Описание и технические характеристики

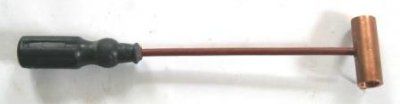

Паяльник медный жаровой ПЛМ-1К-20х65 состоит из головки, изготовленной из цельной отливки меди в виде молотка с полостью в верхней части для расплавления припоя, она насажен на стальной стержень с ручкой, диаметр головки 20мм, длина 65мм. Применяется для работ по пайке, распайке, лужению металлов и сплавов и изделий из них, а также лужению кабелей, электропроводов и их скруток. Используется в бытовых и промышленных целях. Предусмотрены различные по форме и размерам варианты исполнения.Соединение жил проводов и кабелей жаровым паяльником называется пайка. С ее помощью возможно соединение жил проводов и кабелей из алюминиевых и медных материалов.Проведение электромонтажных работ по соединению и оконцеванию электропроводов и кабелей традиционно производится методом пайки. Пайку производят с помощью медных жаровых паяльников ПЛМ разогреваемыхо внешним источником тепла в связи, с чем данные паяльники называются жаровыми. Так же пайка деталей и в целом изделий производится в тех случаях, когда отсутствует возможность применения сварки или опрессовки.Пайкой расплавленным припоем при помощи медный жаровой паяльник ПЛМ-1 осуществляют соединение жил между собой, между жилой и наконечником. Соединение образуется за счет смачивания паяемого металла припоем и последующей его кристаллизации.Дополнительный инструмент, необходимый для пайки жил, с помощью паяльника медного жарового конусного ПЛМ-1А и паяльник медный жаровой стаканчиковый ПЛМ-1Б зависит в основном от принятой технологии пайки. При соединении и ответвлении жил непосредственным сплавлением припоя в форме или медной гильзе применяют паяльники медный жаровой конусный ПЛМ-1 и паяльник стаканчиковый ПЛМ-1Б в сочетании с бензиновой паяльной лампой или пропан-бутановой горелкой. Для пайки жил в формах или медных гильзах поливом применяют паяльник медный жаровой стаканчиковый ПЛМ-1Б, емкость короб резервуар для припоя КСМ-25х10х75 и термометр для замера его температуры.Пайку припоем А осуществляют с предварительным облуживанием жил паяльником ПЛМ и последующим наплавлением припоя непосредственно в форму или наконечник. При облуживании со ступенчатой поверхности удаляется оксидная пленка. Пайку припоями ЦО-12 и ЦА-15 выполняют без предварительного облуживания с поливом расплавленного припоя в форму и одновременным механическим удалением с торцов жил оксидной пленки.Соединение, ответвление и оконцевание алюминиевых жил непосредственным сплавлением припоя выполняют в определенной последовательности. Сначала с концов жил удаляют изоляцию и пропиточный состав, скругляют секторные жилы и разделывают многопроволочные жилы ступенями по повивам. Далее пламенем горелки прогревают разделанные концы до температуры, близкой к температуре оловянистых припоев, а затем, удаляя оксидную пленку, облуживают ступенчатые повивы. При соединении и ответвлении облуженные паяльником ПЛМ-1А концы жил укладывают в металлические формы, а при оконцевании — в предварительно облуженные наконечники, которые выбирают на одну ступень выше, чем жила. Уплотнения выполняют асбестовым шнуром, препятствующим вытеканию припоя. Пайку медными жаровыми конусными паяльниками ПЛМ-1А и медными жаровыми стаканчиковыми паяльниками ПЛМ-1Б производят припоем "А" который поставляется на рынок в виде стержней различного диаметра. После остывания места пайки снимается форма, и спиливаются неровности припоя. Основным условием качественной пайки алюминиевых и медных жил с применением паяльников медных жаровых молотковых ПЛМ-1А и паяльников медных жаровых стаканчиковых ПЛМ-1Б является соблюдение технологических требований при выполнении паяльных работ, при этом особое внимание следует уделять подготовке спаиваемых деталей и поддержанию температурного режима пайки.
